1. Principio de funcionamiento del calentador de la bobina

Bobina eléctrica calefacción, también conocido como el cable calefactor, convertir la electricidad en calor a través del proceso de calentamiento Joule. Corriente eléctrica a través del elemento encuentra resistencia, resultando en el calentamiento del elemento.

2. Estructura del calentador de la bobina
Pulse en la bobina de latón de caldera, calentador de la bobina está diseñada para acosan en el latón sheating, puede eliminar los problemas asociados con el proceso de fundición.

La ruta de mecanizado en el latón de la caldera permite el perfil exacto de la repetibilidad de calor. Nunca la exposición de la bobina, Caldera de latón fundido no existen riesgos de las bobinas del calentador de desplazado, o la destrucción de la conexión del termopar.

Diseño flexible de las opciones son internas, externas "herida" o externo tipo ranurada J o termopares tipo K.

Para aplicaciones OEM, HT-Elite pueden personalizar la funda de latón bajo petición.


3. Calentador de la bobina de tamaños estándar.

Sección transversal	Longitud total Longitud/calefacción	T/C.	WATT/V.	El latiguillo
2, 2X4.2	300/250mm	J	195W x 230V	1000 mm.
2, 2X4.2	330/280mm	J	215W x 230V	1000 mm.
2, 2X4.2	385/335mm	J	240W x 230V	1000 mm.
2, 2X4.2	450/400mm	J	X 300W 230V	1000 mm.
2, 2X4.2	510/460mm	J	X 350W 230V	1000 mm.
2, 2X4.2	570/520mm	J	X 400W 230V	1000 mm.
2, 2X4.2	650/600mm	J	460W x 230V	1000 mm.
2, 2X4.2	750/700mm	J	530W x 230V	1000 mm.
2, 2X4.2	850/800mm	J	610W x 230V	1000 mm.
2, 2X4.2	950/900mm	J	690W x 230V	1000 mm.
2, 2X4.2	1160/1110mm	J	850W x 230V	1000 mm.
2, 2X4.2	1360/1310mm	J	950W x 230V	1000 mm.
2, 2X4.2	1600/1550mm	J	1100W x 230V	1000 mm.
2, 2X4.2	1850/1800mm	J	1200W x 230V	1000 mm.
2, 2X4.2	2300/2250mm	J	1300W x 230V	1000 mm.
2, 2X4.2	2550/2500mm	J	1500W x 230V	1000 mm.

4.   La norma y de la moda E-Bobinas de uñas como sigue:

La bobina de la primavera   ID16mm   Longitud 10.6/12.7/13.3mm.   Voltaje: 24/110/120/220v.   Potencia: 100/150/250w   Con TC K/J   Con funda de Kevlar

La bobina de la primavera ID20mm   10.6/12.7m de longitud/13, 3mm.   Voltaje: 24/110/120/220v.   Potencia: 100/150/250w   Con TC K/J   Con funda de Kevlar

Tipo de bobina plana   ID9mm   El D. E. 26mm   La tensión 120/220v   Potencia 100w/150w   Con TC K/J   Con funda de Kevlar

5. El parámetro del calentador de la bobina

Material de cubierta	MGO
Hilo de resistencia	NI Cr 80-20
La máxima temperatura de la funda	700O.
Die resistencia eléctrica	800 VA/C
El aislamiento	> 5 M W
El termopar	Tipo J (estándar) o tipo K
Tolerancia de longitud (recto)	El 5%
La tolerancia de potencia	El 10% (5% disponible bajo petición)
La tolerancia de resistencia	El 10% (5% disponible bajo petición)
Longitud sin calefacción	Estándar de 50 mm
La dimensión de la tolerancia	La bobina de D. I. 0, 1 a 0, 2 mm.

6. Calentador de la bobina de  Materias primas importadas
Un. La resistencia de calentamiento de la bobina se utiliza alambre de cromo níquel alemán, puede ser enrolladas y recta.
B. El material aislante de óxido de magnesio en polvo es importado de EE. UU.; Lo que garantiza el alto rendimiento, el tiempo de respuesta rápida y buena unformity.

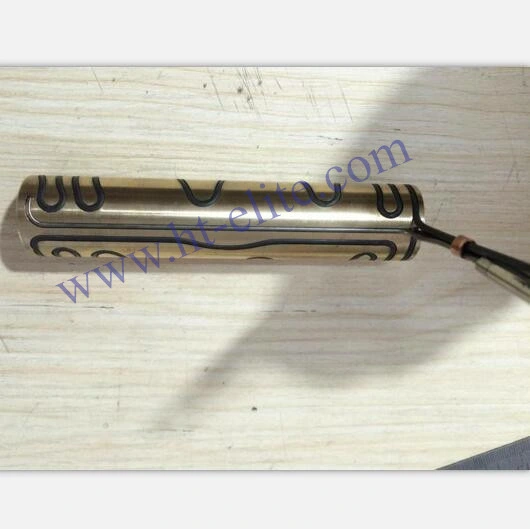

Foto de calefacción por ejemplo


7.   Ventaja:
1> Tiene un rápido la disipación de calor, de alto aislamiento, ampliar considerablemente la vida de servicio de las bujías
2> Puede construirse con un Micro, Mini, Plano, perfil bajo, o redonda de la bobina Nexthermal calentador.
La seguridad de uso
3> Calefacción responder más rápido debido a eliminar las bolsas de aire de fundición en bronce
Perfil y la orientación de calefacción con precisión repetible.
4> Termopar no expuestos a temperaturas de latón fundido - una mayor durabilidad
5> Potencial para el diseño de paredes delgadas calentadores de latón para minimizar el impacto de OD.
Calefactor de responder más rápido debido a eliminar las bolsas de aire de fundición en bronce

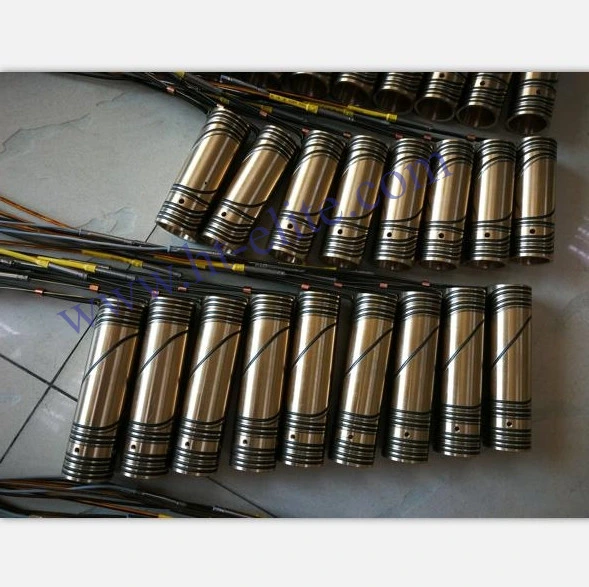

8. Fotos de referencia



9. Calentador de la bobina de aplicación:
Máquinas de moldeo por inyección de plástico,
Tanques
Los analizadores de metalúrgicas
El procesamiento de pulpa y papel
Máquinas de moldeo por soplado
El equipo de recuperación de aceite
Los alimentos y golosinas extrusoras
Bolsa de etiquetado, sellado, hot stamping, traza el calor, y equipos de embalaje.
