Descripción de Producto

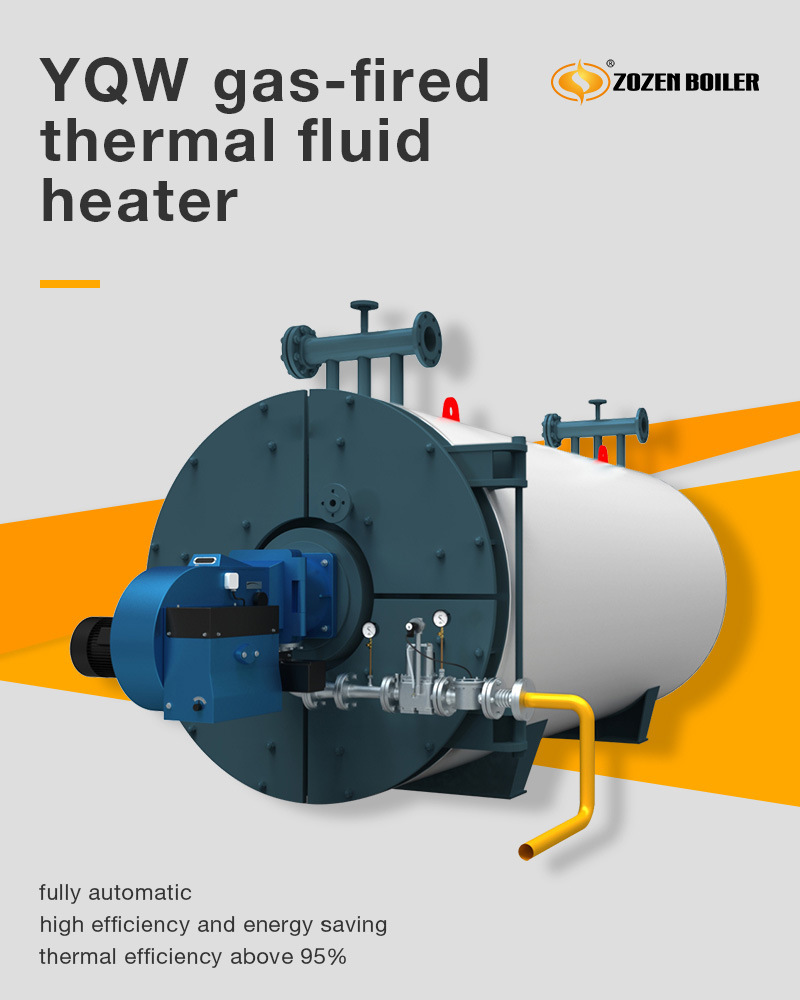

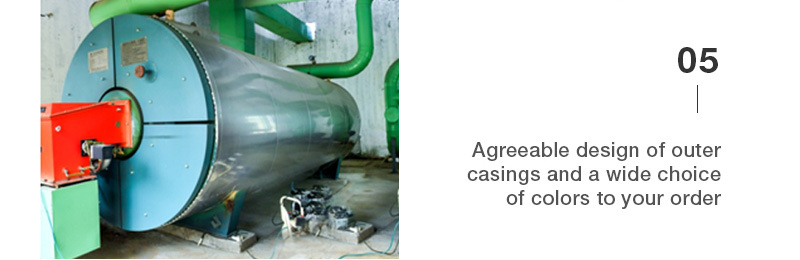

YY(P)serie W de horizontal dispararon gas o aceite caliente calentador de aceite (aceite térmico calentador o caldera de aceite caliente) se utilizan en muchas aplicaciones industriales donde la eficiencia y precisa el control de temperatura entre 100ºC y 350ºC. Trabajan en la forma de calentar el aceite térmico directamente en los tubos de humo con alta temperatura. Con la ayuda de bombas de aceite de circulación forzada, el aceite con la alta temperatura entra en el calor los equipos necesarios y luego regresa al calentador de aceite. ZOZEN tiene más de 15 años de experiencia en este campo y ofrecemos una amplia gama de productos, servicios y apoyo.
1. Características de la caldera
- Alta eficiencia térmica, la estructura única, la eficiencia térmica aún puede alcanzar el 90%.
- El propietario de la tecnología de combustión y la estructura de la calefacción coiler absolutamente puede evitar el sobrecalentamiento y daños de coilers en condiciones comunes.
- La parte superior del interior coiler está diseñado en forma de cono, que pueden impedir el reparto de material de la parte superior se caen en la alta temperatura.
- Alta seguridad. Cuando las condiciones anormales ocurrir, sistema de bloqueo de seguridad diseñamos arranca para proteger a la calefacción.
- Preciso control de temperatura. La temperatura del aceite en la toma de corriente puede ser controlada dentro de ±1ºC.
- El sistema integrado de estructura compacta sólo cubren una pequeña zona de trabajo.
- Fácil de instalar, operar y mantener.
2. Los sistemas de control y seguridad
Los medidores son diseñados en puntos clave de todo el sistema de calefacción para probar y controlar el sistema. Diseñamos y producimos el armario de control eléctrico (ECC). Los componentes son de Siemens o Schneider.
2.1 Funciones logro
- Constante y elevada temperatura es ofrecido y cumple los requisitos de la carga.
- Alcanzar la regulación automática de carga.
- El bloqueo de seguridad y protección de comentarios son realizados en condiciones anormales.
- Alerta, alarma, el fallo de bloqueo de pantalla y se consiguen.
- Continuo y constante se consigue trabajo.
- Manual y Automático se puede conseguir trabajo como requisito del cliente.
2.2 Controles principales
- Control de la presión de aceite en puntos clave.
- Control de la temperatura del aceite a puntos clave.
- Control de la temperatura de humos en puntos clave
2.3 Lista de puntos de control principal del sistema
1 | La temperatura del aceite térmico de admisión | 6 | Burner condición de funcionamiento |
2 | Salida de la temperatura de aceite térmico | 7 | Señal de encendido |
3 | El caudal de aceite térmico | 8 | El nivel de líquido del depósito de expansión |
4 | La presión de aceite térmico de admisión | 9 | El caudal en el calefactor |
5 | Salida de la presión de aceite térmico | 10 |
2.4 Lista de la pantalla de bloqueo, alarma y
Punto de detección | Ubicación | Mostrar | El control | Alarma | Interlock |
La temperatura de entrada de aceite | ECC / en el sitio | √ | |||
La temperatura de salida de aceite | ECC / en el sitio | √ | √ | √ | √ |
El caudal de líquido bajo | ECC / en el sitio | √ | √ | √ | |
Baja presión de aire de grabadora | ECC / en el sitio | √ | √ | √ | |
La presión del gas | ECC / en el sitio | √ | √ | √ | |
El consumo de gas | ECC / en el sitio | √ | |||
La temperatura de humos | ECC / en el sitio | √ | √ | ||
La temperatura del aire frío | ECC / en el sitio | √ | |||
Fallo de la llama | ECC / en el sitio | √ | √ | √ | |
Condiciones de la bomba de aceite | ECC / en el sitio | √ | √ | √ | |
Presión de salida de la bomba de aceite | ECC / en el sitio | √ | |||
Presión de entrada de la bomba de aceite | En el sitio | √ | |||
El nivel del líquido del depósito de expansión | ECC / en el sitio | √ | √ | ||
Depósito de expansión de la temp. | ECC / en el sitio | √ | √ | ||
La presión de entrada/salida de líquido | ECC / en el sitio | √ | √ | √ | √ |
La presión de entrada/salida de las bujías | En el sitio | √ |
3. Mercado mundial
Hoy en día, hemos exportado nuestras calderas para los siguientes países: India, Indonesia, Pakistán, Malasia, Tailandia, Laos, Vietnam, Bengala, Filipinas, Taiwán, China, Papua Nueva Guine, Francia, Finlandia, Turquía, Serbia, Bulgaria, Lituania, Rusia, Mongolia, Venezuela, Chile, Colombia, Mauricio, Sudáfrica, Etiopía, Argelia, Nigeria, Tanzania, Omán y Emiratos Árabes Unidos, etc...
4. La integración total va más allá de las calderas
Eficiencia y calidad no terminan con nuestras calderas. La completa integración ZOZEN produce la caldera más eficiente de soluciones en el mundo. Completamente diseñado, diseñan, fabrican, integrada y atendido por nuestro equipo, nuestros sistemas no tienen un único componente de subcontratados para poner en peligro la compatibilidad o rendimiento. Si usted está buscando la mejor calidad de los sistemas de caldera con menores emisiones y mayor eficiencia, que busca Zozen.
5. Especificación de caldera
Modelo | La potencia térmica nominal (KW). | La potencia térmica nominal (X104kcal/h) | Temperatura de trabajo de diseño (≤ºC) | La presión de trabajo nominal (MPa) | La eficiencia térmica (≥%) | Instalación del sistema de Potencia (KW) | Tamaño de la máxima de transporte(m) (L x W x H) |
YQW-700P | 700 | 60 | 320 | 0.8 | 95 | 18 | 3.6×1.7×2.1. |
YQW-1000P | 1000 | 80 | 320 | 0.8 | 95 | 18 | 3.8×1.7×2.1. |
YQW-1200 Y(Q) | 1200 | 100 | 320 | 0.8 | 95 | 35 | 3.8×2.0×2.4 |
YQW-1400 Y(Q) | 1400 | 120 | 320 | 0.8 | 95 | 35 | 4.3×2.0×2.6 |
YQW-1800 Y(Q) | 1800 | 160 | 320 | 0.8 | 95 | 56 | 4.9×2.2×2.6 |
YQW-2400 Y(Q) | 2400 | 200 | 320 | 0.8 | 95 | 56 | 5.3×2.5×3.0 |
YQW-2800 Y(Q) | 2800 | 240 | 320 | 0.8 | 95 | 66 | 6.1×2.5×3.0 |
YQW-3500 Y(Q) | 3500. | 300 | 320 | 0.8 | 95 | 75 | 6.7×2.6×3.0 |
YQW-4200P | 4200 | 360 | 320 | 0.8 | 95 | 95 | 6.9×2.7×3.2. |
YQW-4600P | 4600 | 400 | 320 | 0.8 | 95 | 95 | 7.0×2.9×3.4 |
YQW-6000P | 6000 | 500 | 320 | 0.8 | 95 | 140 | 7.2×3.3×3.9 |
YQW-7000P | 7000 | 600 | 320 | 0.8 | 95 | 140 | 8.0×3.6×4.0 |
YQW-8200P | 8200. | 700 | 320 | 0.8 | 95 | 140 | 8.5×3.7×4.0 |
YQW-9400P | 9400. | 800 | 320 | 1 | 95 | 200 | 9.5×3.8×4.0 |
YQW-10500P | 10500 | 900 | 320 | 1 | 95 | 200 | 10.5×3.8×4.0 |
YQW-12000P | 12000 | 1000 | 320 | 1 | 95 | 240 | 12.4×3.8×4.0 |
YQW-14000P | 14000 | 1200 | 320 | 1 | 95 | 300 | 13.5×4.0×4.2. |
